優化接地線產品

優化接地線產品

Alt OnEarth 版本優化接地線

Alt OnEarth 版本優化接地線是專為透過連接音響器材機身上的接地位置，例如機殼、輸入或輸出端，供應接地來源並經過 Alt OnEarth 版本優化接地線，提供已優化的接地效能並連接至 CFM OnEarth 升級版本音響線材，發揮最佳的屏蔽效能及音響效果。

可配合任何連接地端需要，訂制適合的接地用連接頭，連接機殼可選用叉頭、圓環或香蕉接頭，連接訊號輸入或輸出端的可選用 RCA 或 XLR 接頭。

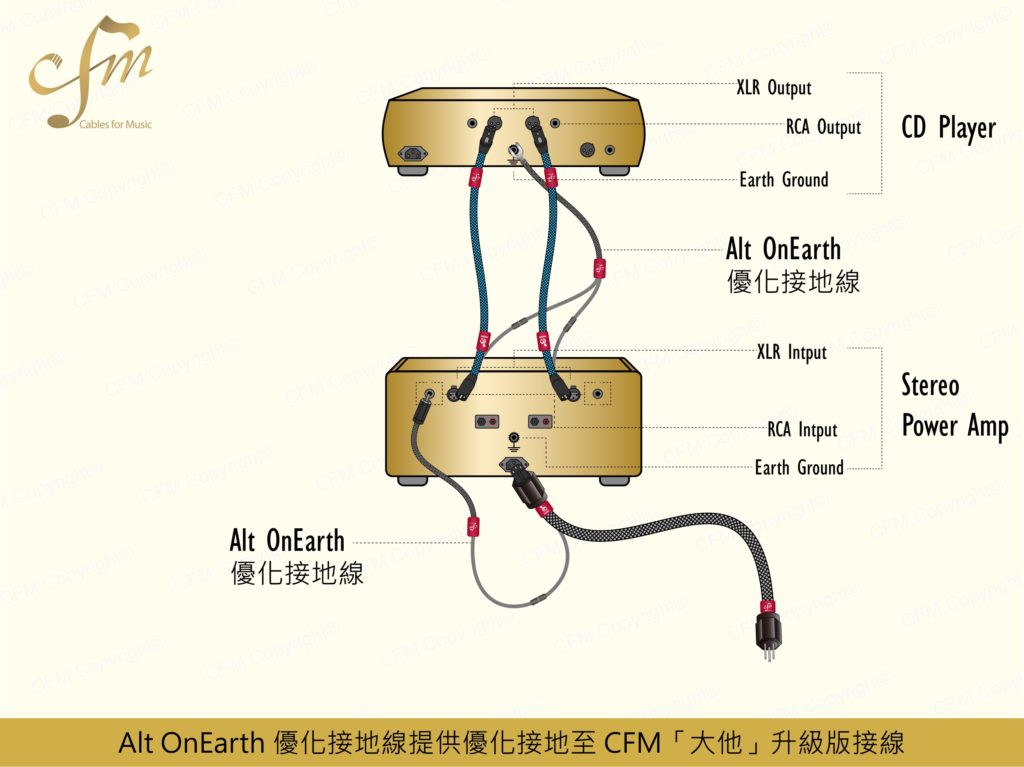

應用示例

MASTER 「大師」優化接地線

最新開發的  Master「大師」優化接地線採用全獨立優化接地迴路設計及第三代專利優化屏蔽遞增技術  OS+，透過最靈活的配置方案，為多達 4 件音響器材或 4 條 CFM OnEarth「大地」升級版音響接線或它們的混合組合，提供極高質素的優化接地效能。

應用示例 1

應用示例 2

應用示例 3

MASTER 「至尊版大師」優化接地線

另有 Master Pro「至尊版大師」，為配合使用多組地線迴路設計，特別提升了純紫銅金屬屏蔽網層密度及 OS+ 優化屏蔽效能，並採用更高規格的線身材料，設計為多達 5 至 8 件音響器材或 8 條 CFM OnEarth「大地」升級版音響接線或它們的混合組合，提供更靈活丶更高質素及更全面的優化接地效能，可輕易地有效滿足一整套高端音響系統的全面優化接地需要，讓整套音響系統發揮出無與倫比的音響效果。

應用示例 1

應用示例 2

應用示例 3

MEGA 匯龍 接地系統

匯龍接地系統是經過專門設計，配備6組全獨立優化接地線的傑作。它可提供整套音響系統和CFM OnEarth「大地」升級版接線的優化接地效能，從而確保獲得無與倫比的音響表現。標準系統包括一條匯龍優化接地線，一個匯龍接地分配器和三套不同長度的標準雙接地線套件，GC2-50Cu（50厘米），GC2-75Cu（75厘米）和 GC2-100Cu（100厘米），可以靈活配置純銀線版本接地線套件 GC2-50Ag（50厘米），GC2-75Ag（75厘米）和 GC2-100Ag（100厘米）及純銅線或純銀線版本接頭配接器，以適合連接不同的音響器材，標準系統最多可配置連接 3 件音響器材或 6 條CFM OnEarth「大地」升級版接線或它們的混合組合。

匯龍優化接地線使用專利 Optimised Shielding Plus OS+ 優化屏蔽遞增技術和精確的校準處理過程。這是為整套音響系統提供極為優越及最符合經濟效益的優化接地方法，可以單獨定制多達 6 套不同長度的接地線套件。每套純銅或純銀高級版本套件最多可支持四條相同長度的接地線線及不同接頭配接器。因此，當與匯龍接地分配器一起使用時，一套完整的配置可為多達 6 件音響器材或 24 條CFM OnEarth「大地」升級版接線或它們的混合組合提供全面的優化接地效能，以滿足不同音響系統的最佳優化接地要求。

匯龍接地分配器有兩款選擇，一款是用純銅線設計的標準 MD-1Cu 版本，另一款是純銀線高級版本 MD-1Ag​​。

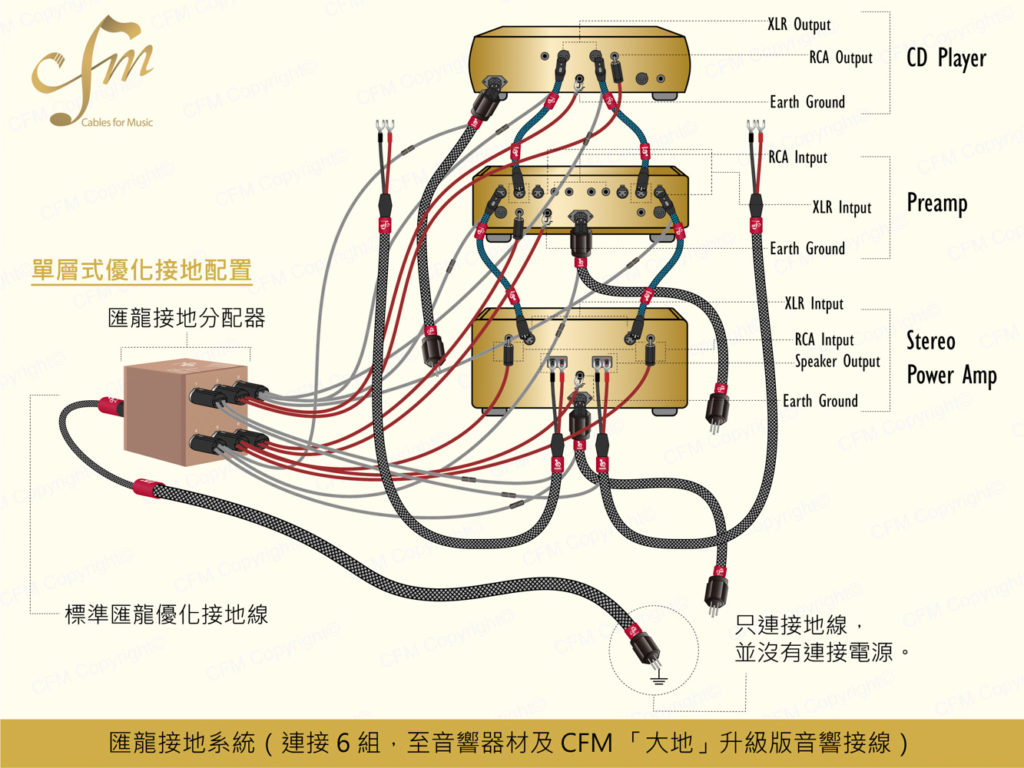

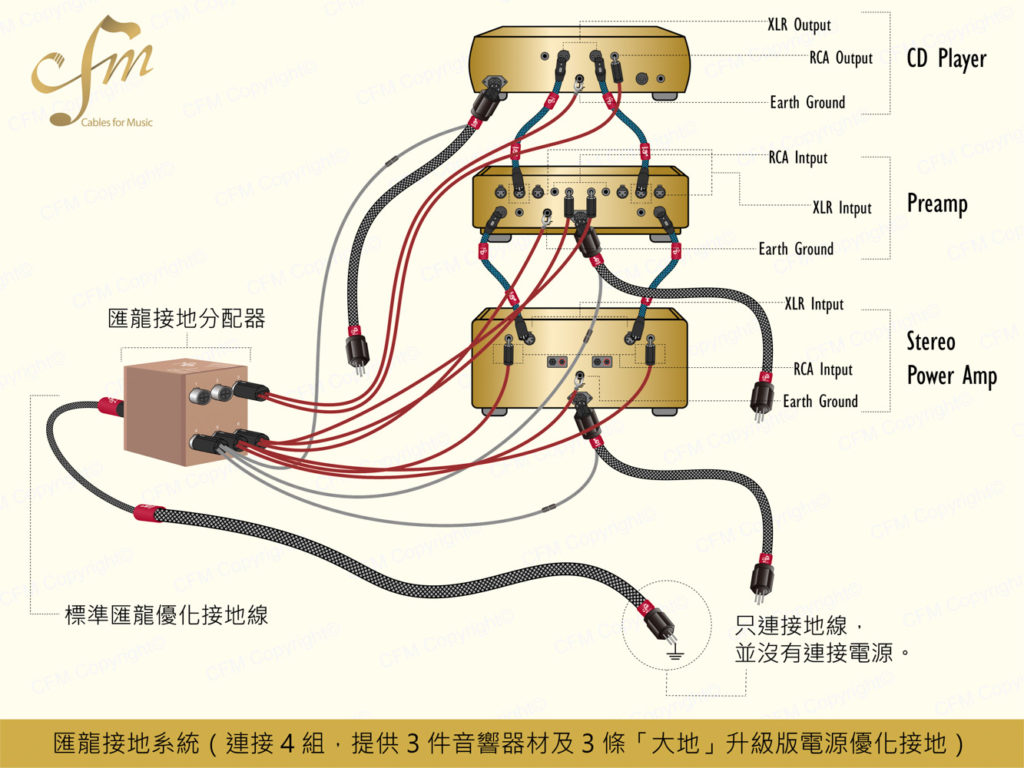

應用示例 1

應用示例 2

應用示例 3

使用說明:

• 匯龍優化接地線配備全獨立 6 組接地線，接上標準電力規格的電插座，電插頭只接上接地位罝，並沒有接上火線及中線，保證安全使用。
• MD-1Cu / MD-1Ag Mega Earth Grounding Distributor 匯龍接地分配器是專為CFM匯龍優化接地線使用，不要嘗試連接其他用品使用。
• MD-1Cu / MD-1Ag 提供接地優化效能至多達 6 件音響器材或 24 條 CFM OnEarth 「大地」升級版接線，提供極具彈性的接地優化連接能力。
• MD-1Cu / MD-1Ag 包含全獨立6組接地分配功能，每組可支援最多 4 條接地線。
• 若需要連接音響器材作接地優化使用，應使用單組連接一件音響器材，不建議使用兩組或以上的接地線連接一件音響器材。
• 建議不要使用一組接地線同時連接音響器材及 OnEarth「大地」 升級版接線，以免音響器材上的接地特性干擾了接線上的最佳接地優化效果。
• 每組接地線最多可以連接4條CFM OnEarth 「大地」升級版接線作接地優化使用，為減少不同類型接線之間的互相干擾，最佳的做法是每組連接相同類型的OnEarth 「大地」升級版接線。
• 提供的木墊特點是經過同樣對接線上的物料的專利技術處理，專供承托匯龍優化接地線系統使用，確保能發揮出匯龍優化接地線原有最佳的音響效果特性。放置在接線下的位置是需把木墊上的CFM商標，以直立的方式指向線身上接地的來源方向便可。
• 木墊亦是專為承托匯龍接地分配器使用，安放在它的底部的指定位置及方位能發揮最佳的音響效果。

常見問題:

1) 怎樣使用叉頭及 RCA 接頭連接音響器材上作接地優化？

使用叉頭最簡單的方法是連接音響器材機身上專供接地的位置，一般都是用旋扭方法連接的，而旋扭的力度大小會對效果表現有明顯變化，建議採取較輕的力度連接上，即不需要用力鎖緊，只要不易鬆脫便可。使用 RCA 接頭連接音響器材，因應不同器材可選擇連接信號輸入或輸出端子，如前級放大器或綜合放大器，有閒置的信號輸入或信號輸出端子，建議連接信號輸入端子。如鐳射光碟唱機，只有信號輸出端子可連接上，但不要接上數碼信號輸入或輸出端子，因它們一般都不是接上接地位置的。

2) 為何優化接地線的標準接地頭只配上 1 個 RCA 接頭而不是 2 個？

因一般器材的設計均是採用單電路板供雙聲道放大工作的，而它們是共用同一個地回路工作，所以用一個RCA接頭便可做到對兩個聲道的接地優化效果，若用兩個RCA接頭連接上左及右聲道，將不能做到星形接地的原則並會產生接地劣化情況。而有些較高級的音響器材會以雙單聲道的電路設計，它們有各自的地回路工作，所以最佳的接地優化做法是另配置多一個RCA接頭，分別用2個RCA接頭連接同一輸入的左及右聲道，發揮最佳的接地優化效果。

3) 怎樣決定連接左或右聲道端子，以獲得最佳的接地優化效果？

• 使用 1 個 RCA 接頭進行接地優化連接 (以一般前級放大器為例)


先準備測試用的歌曲，建議選取一些現場錄音，帶有明顯空間表現的樂曲更好，例如大型交響樂曲*。如有超過一個閒置的 RCA 輸入端，先放入 RCA 接頭至閒置的其中一個左聲道輸入端，嘗試接入及比較每個閒置輸入的左聲道輸入端，直至確定找出最佳的左輸入聲道後，再比較相同輸入的右聲道，這兩聲道中找出改善較出色的便是最好的接地優化輸入位置。

• 使用 2 個 RCA 接頭進行接地優化連接 (以雙單聲道放大設計的高端前級放大器為例)。


若使用一些高端前置放大器並有雙單聲道的電路設計，可考慮訂製使用 2 個 RCA 接頭，連接同一輸入的兩個聲道，建議經上述步骤確定最佳的接地效能輸入後，再通過交換同一輸入上的 2 個 RCA 接頭的連接來測試接地優化性能，以確定最佳的接地優化效果。

4) 怎樣決定測試接地優化的效果才是正確？

當音頻信號能被音響器材妥善地處理及放大，信號的細節必會受到更精確的還原，而音樂中的音場表現卻特別需要透過極細緻微弱的信息，才能重現鮮明準確的音場空間，所以透過檢測音場的表現能力便可作為接地優化音響器材的表現能力，音場表現更立體及流暢便是清晰而正確及不容易被錯誤判斷的表現*。

*一般不建議選用人聲或低音為重的音樂作測試參考標準，因為這類音樂較容易帶有個人偏好，使測試過程中的判斷受到偏好影響。
