Alt OnEarth 版本优化接地线

Alt OnEarth 版本优化接地线是专为透过连接音响器材机身上的接地位置，例如机壳、输入或输出端，供应接地来源并经过 Alt OnEarth 版本优化接地线，提供已优化的接地效能并连接至 CFM OnEarth 升级版本音响线材，发挥最佳的屏蔽效能及音响效果。

可配合任何连接地端需要，订制适合的接地用连接头，连接机壳可选用叉头、圆环或香蕉接头，连接讯号输入或输出端的可选用 RCA 或 XLR 接头。

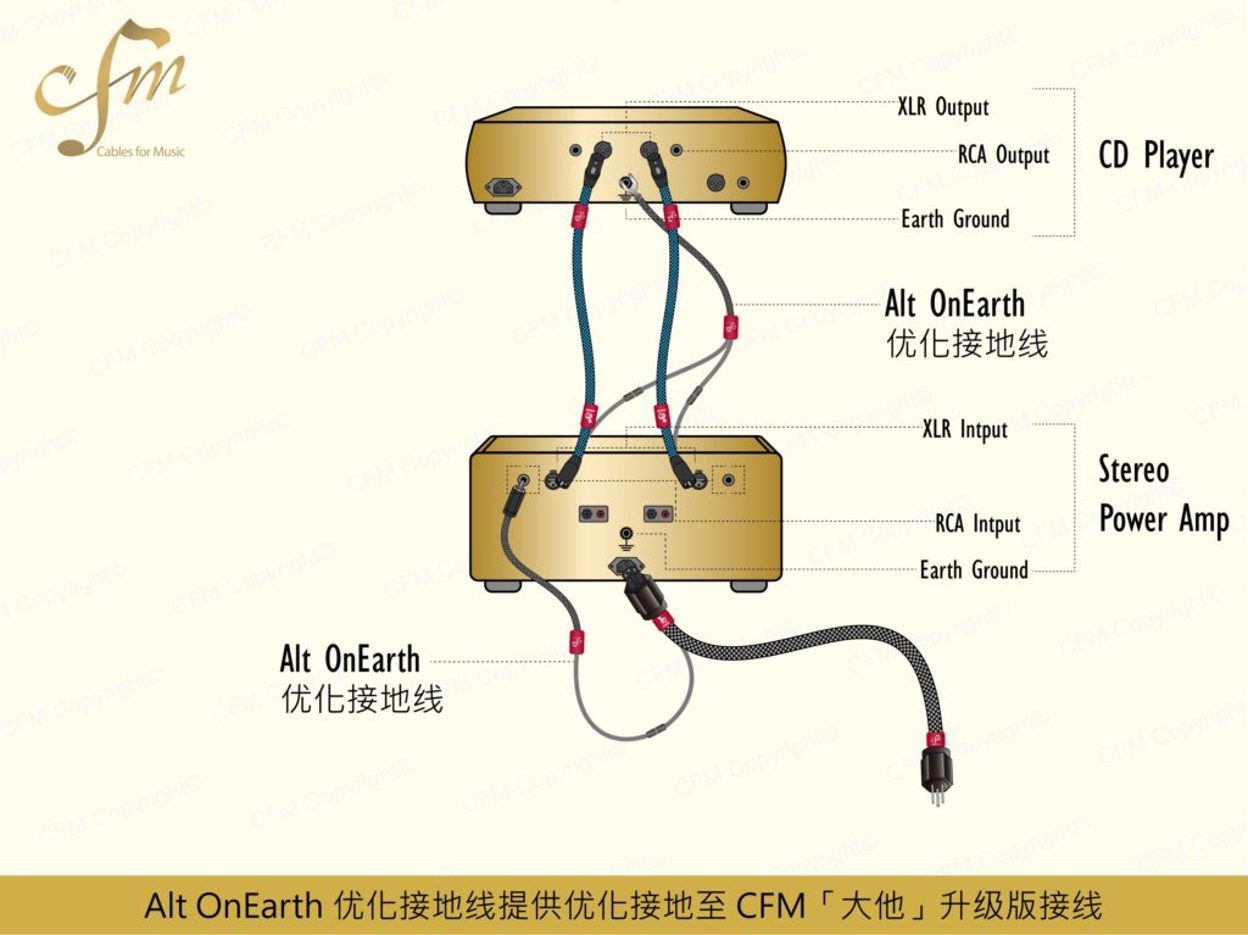

应用示例

MASTER 「大师」优化接地线

最新开发的 Master「大师」优化接地线采用全独立优化接地回路设计及第三代专利优化屏蔽递增技术 OS+，透过最灵活的配置方案，为多达 4 件音响器材或 4 条 CFM OnEarth「大地」升级版音响接线或它们的混合组合，提供极高质素的优化接地效能。

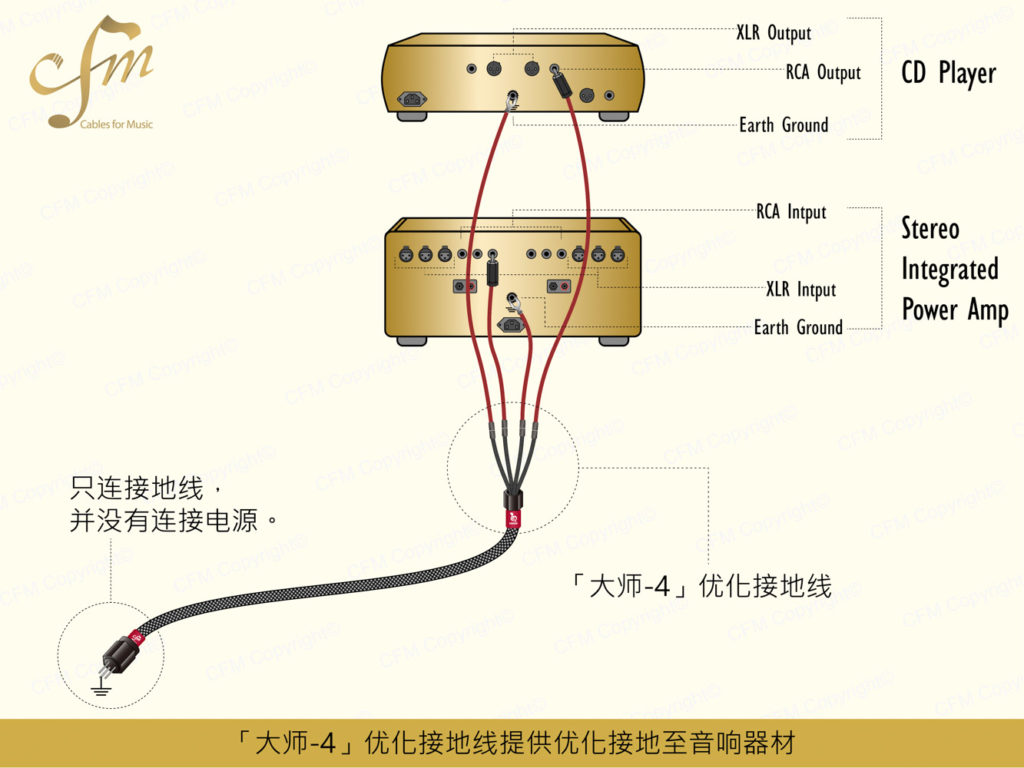

应用示例 1

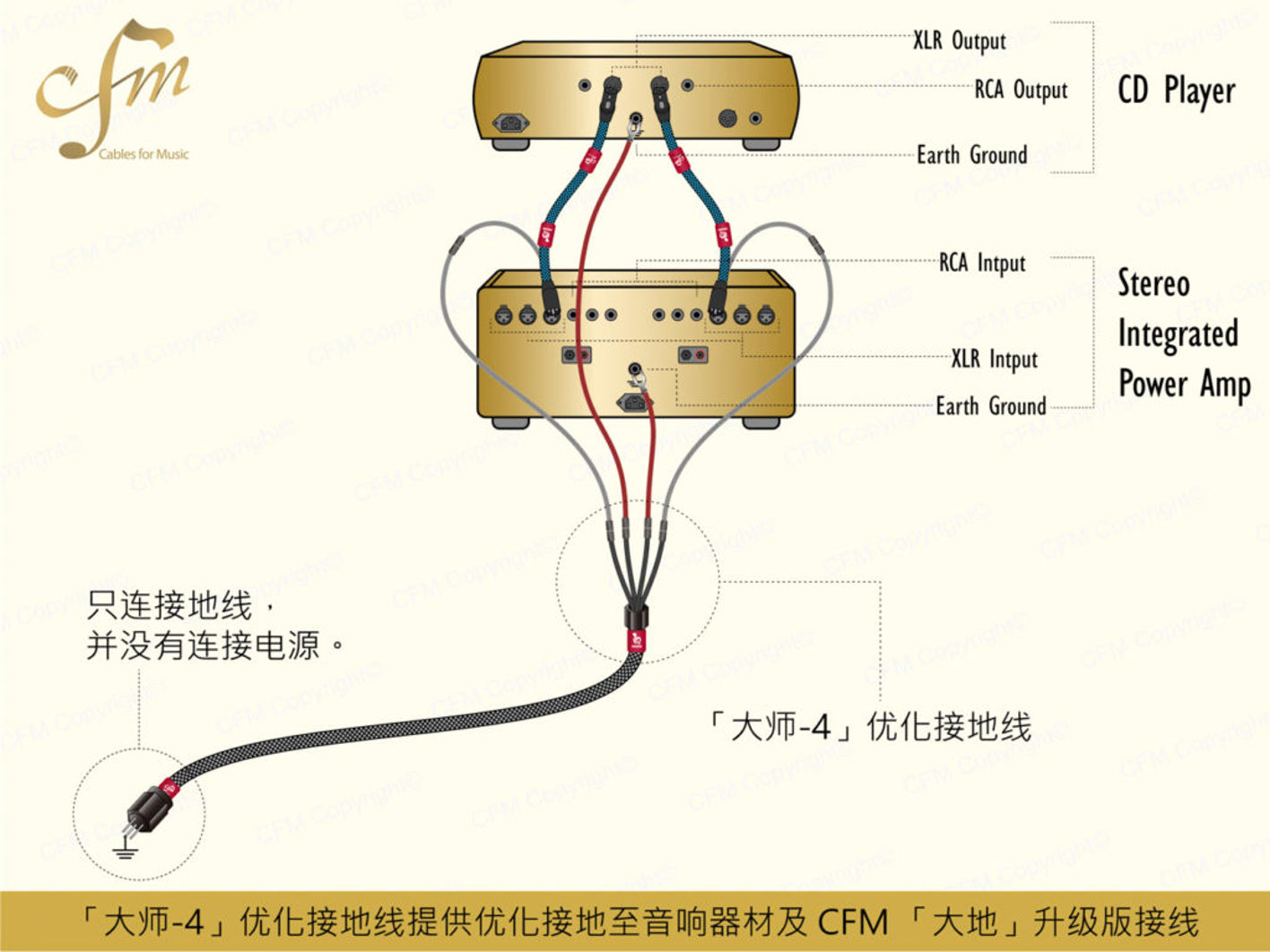

应用示例 2

应用示例 3

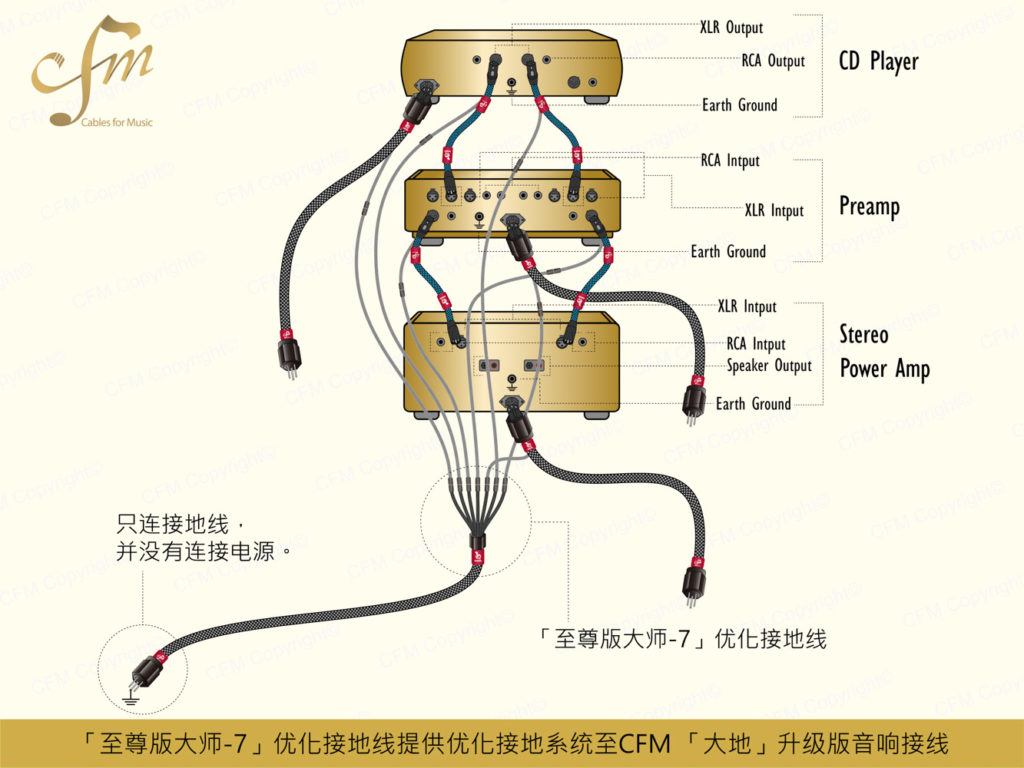

MASTER 「至尊版大师」优化接地线

另有 Master Pro「至尊版大师」，为配合使用多组地线回路设计，特别提升了纯紫铜金属屏蔽网层密度及 OS+ 优化屏蔽效能，并采用更高规格的线身材料，设计为多达 5 至 8 件音响器材或 8 条 CFM OnEarth「大地」升级版音响接线或它们的混合组合，提供更灵活丶更高质素及更全面的优化接地效能，可轻易地有效满足一整套高端音响系统的全面优化接地需要，让整套音响系统发挥出无与伦比的音响效果。

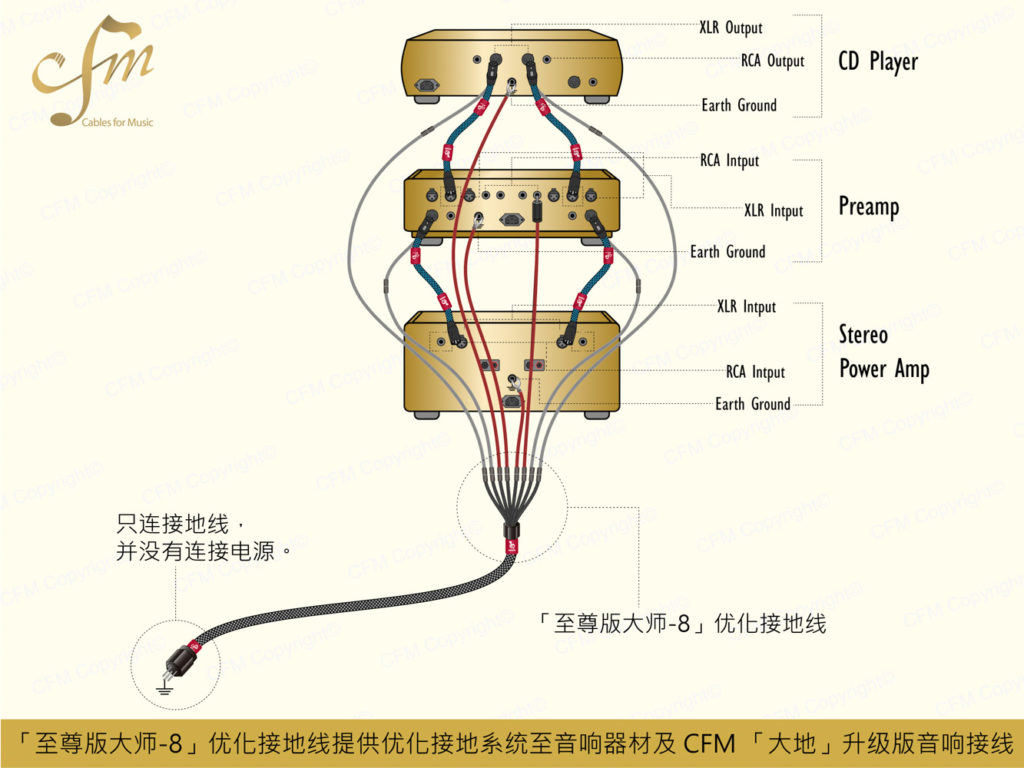

应用示例 1

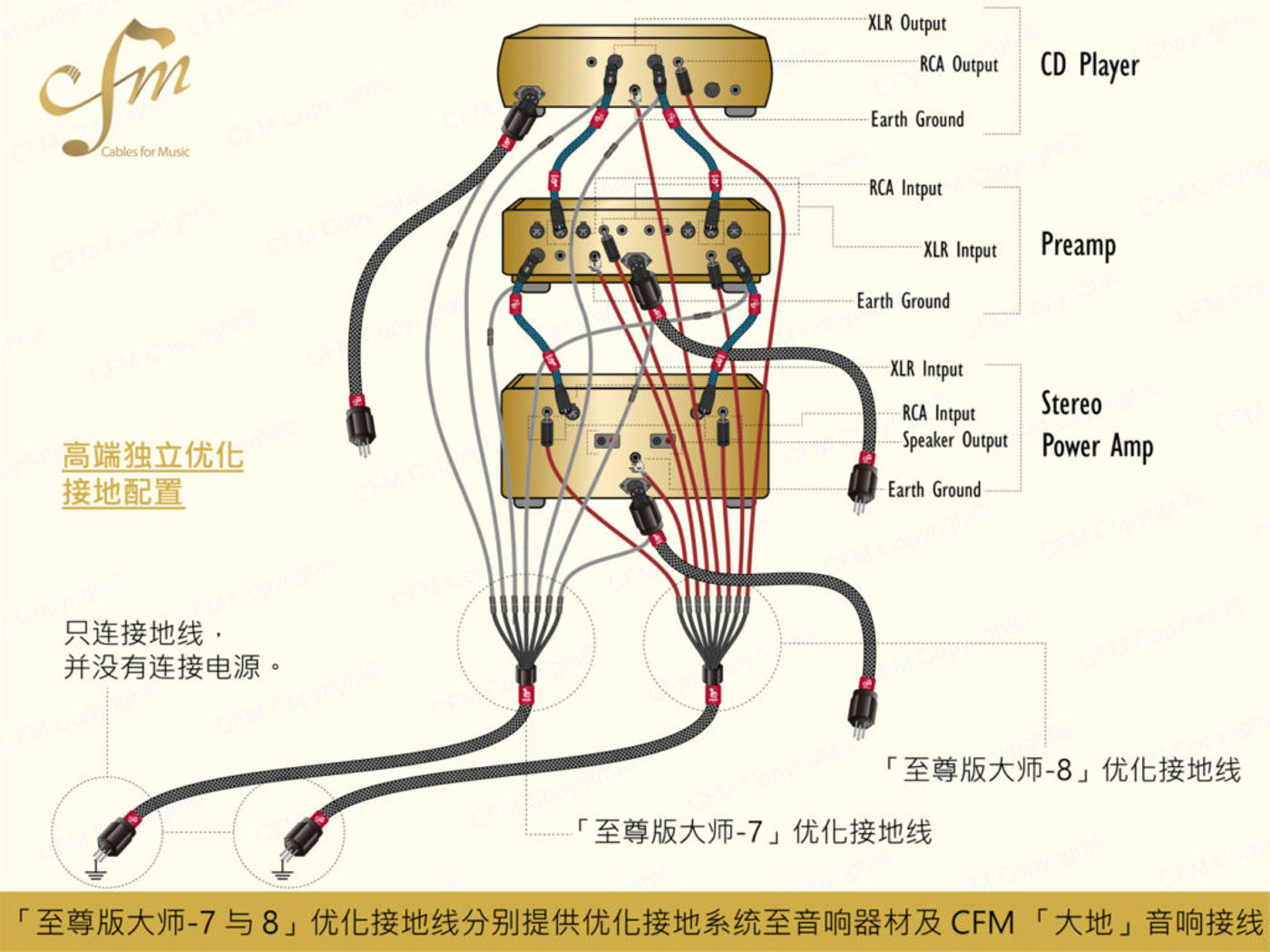

应用示例 2

应用示例 3

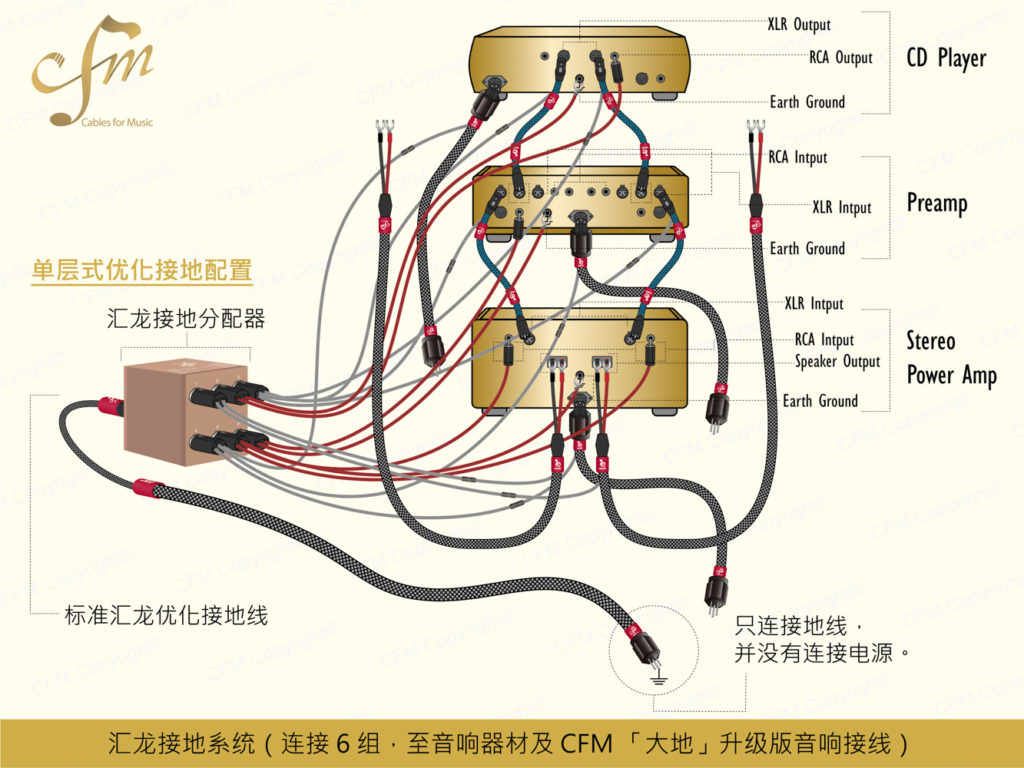

MEGA 汇龙 接地系统

汇龙接地系统是经过专门设计，配备 6 组全独立优化接地线的杰作。它可提供整套音响系统和 C​​FM OnEarth「大地」升级版接线的优化接地效能，从而确保获得无与伦比的音响表现。标准系统包括一条汇龙优化接地线，一个汇龙接地分配器和三套不同长度的标准双接地线套件，GC2-50Cu（50厘米），GC2-75Cu（75厘米）和GC2-100Cu（100厘米），可以灵活配置纯银线版本接地线套件GC2-50Ag（50厘米），GC2-75Ag（75厘米）和GC2-100Ag（100厘米）及纯铜线或纯银线版本接头配接器，以适合连接不同的音响器材，标准系统最多可配置连接 3 件音响器材或 6 条 CFM OnEarth「大地」升级版接线或它们的混合组合。

汇龙优化接地线使用专利 Optimised Shielding Plus OS+ 优化屏蔽递增技术和精确的校准处理过程。这是为整套音响系统提供极为优越及最符合经济效益的优化接地方法，可以单独定制多达 6 套不同长度的接地线套件。每套纯铜或纯银高级版本套件最多可支持四条相同长度的接地线线及不同接头配接器。因此，当与汇龙接地分配器一起使用时，一套完整的配置可为多达 6 件音响器材或 24 条 CFM OnEarth「大地」升级版接线或它们的混合组合提供全面的优化接地效能，以满足不同音响系统的最佳优化接地要求。

汇龙接地分配器有两款选择，一款是用纯铜线设计的标准 MD-1Cu 版本，另一款是纯银线高级版本 MD-1Ag​​​​。

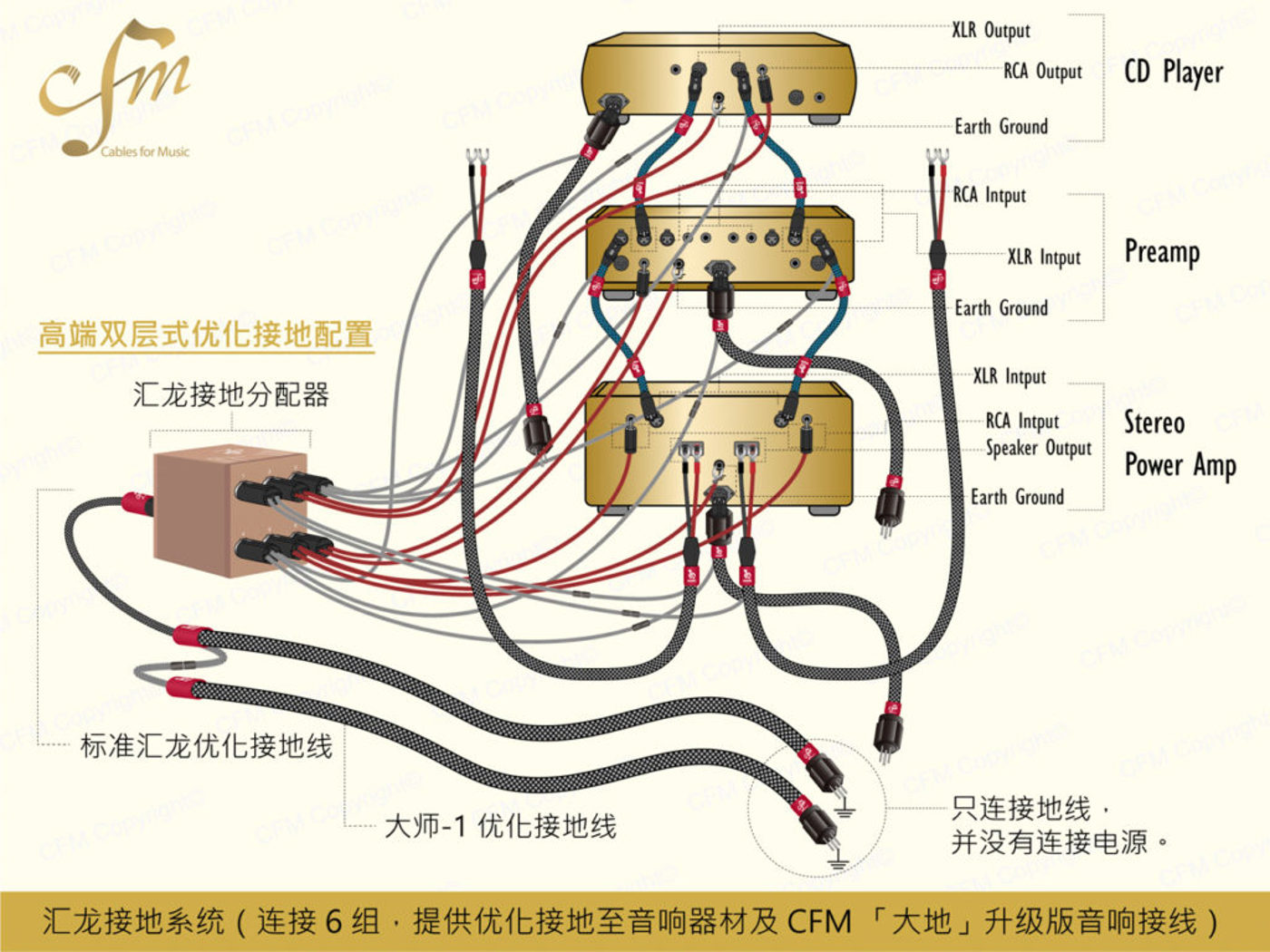

应用示例 1

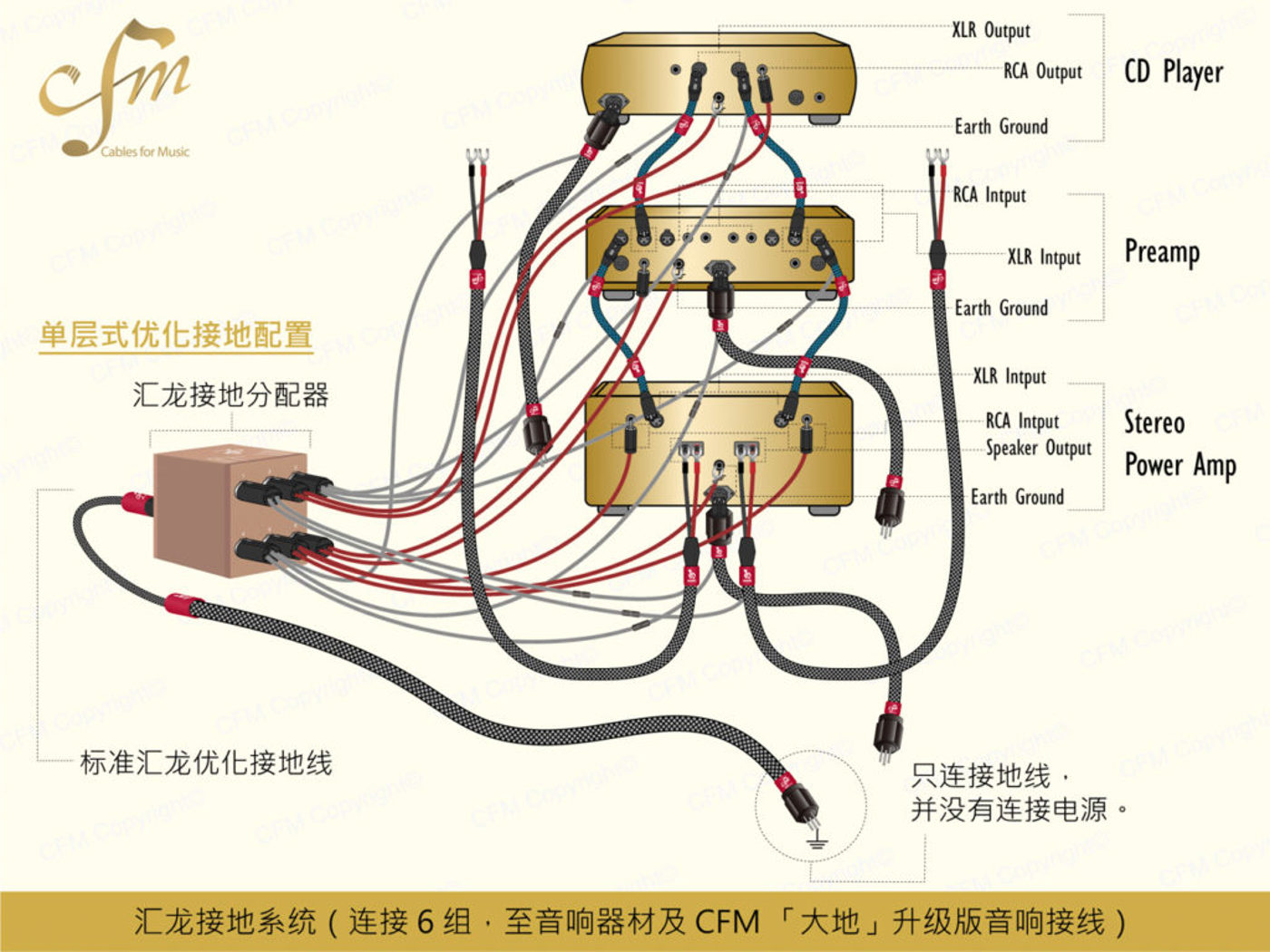

应用示例 2

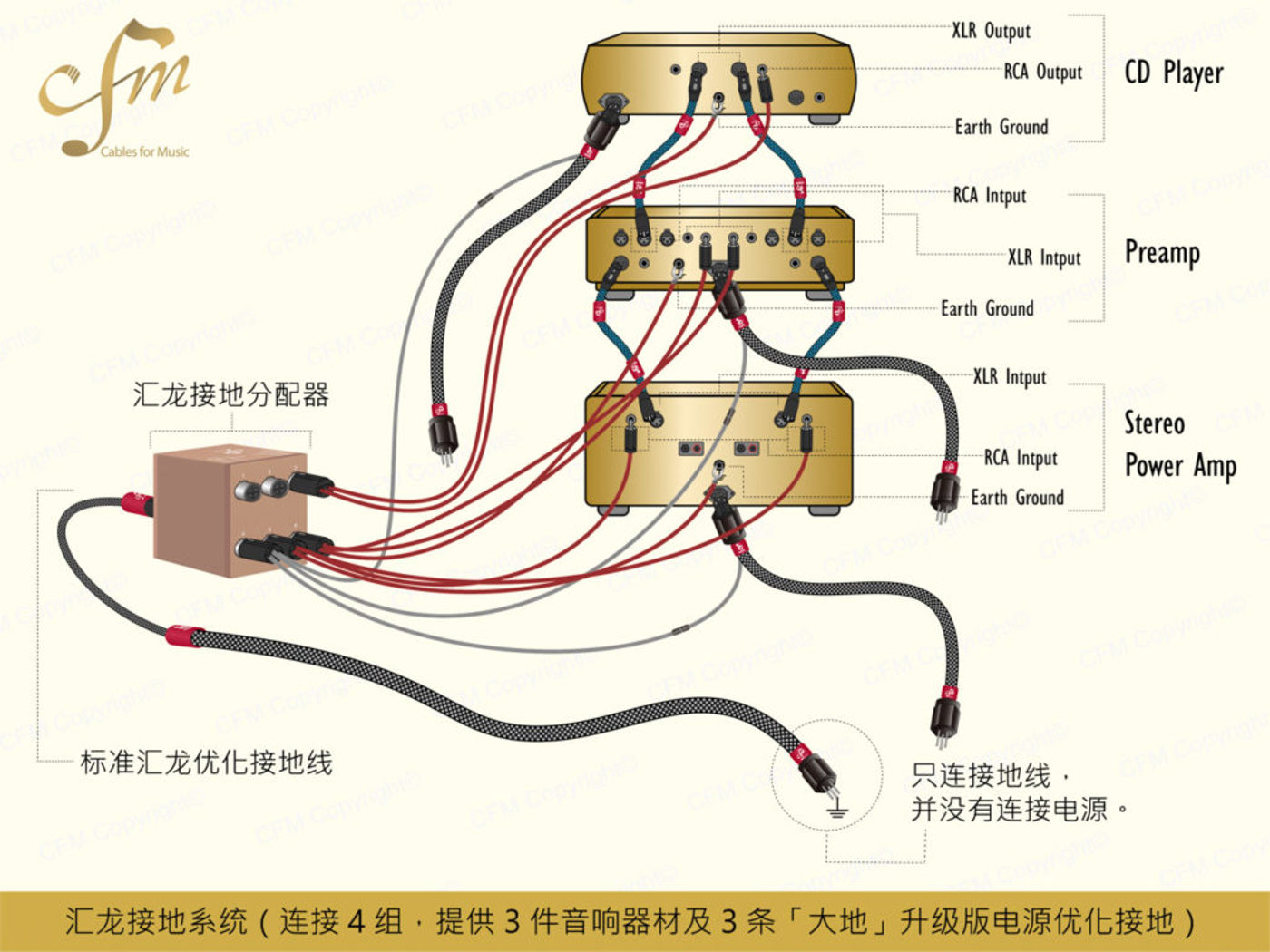

应用示例 3

使用说明:

• 汇龙优化接地线配备全独立 6 组接地线，接上标准电力规格的电插座，电插头只接上接地位罝，并没有接上火线及中线，保证安全使用。
• MD-1Cu / MD-1Ag Mega Earth Grounding Distributor 汇龙接地分配器是专为CFM汇龙优化接地线使用，不要尝试连接其他用品使用。
• MD-1Cu / MD-1Ag 提供接地优化效能至多达 6 件音响器材或 24 条 CFM OnEarth 「大地」升级版接线，提供极具弹性的接地优化连接能力。
• MD-1Cu / MD-1Ag 包含全独立6组接地分配功能，每组可支援最多 4 条接地线。
• 若需要连接音响器材作接地优化使用，应使用单组连接一件音响器材，不建议使用两组或以上的接地线连接一件音响器材。
• 建议不要使用一组接地线同时连接音响器材及 OnEarth「大地」 升级版接线，以免音响器材上的接地特性干扰了接线上的最佳接地优化效果。
• 每组接地线最多可以连接4条CFM OnEarth 「大地」升级版接线作接地优化使用，为减少不同类型接线之间的互相干扰，最佳的做法是每组连接相同类型的OnEarth 「大地」升级版接线。
• 提供的木垫特点是经过同样对接线上的物料的专利技术处理，专供承托汇龙优化接地线系统使用，确保能发挥出汇龙优化接地线原有最佳的音响效果特性。放置在接线下的位置是需把木垫上的CFM商标，以直立的方式指向线身上接地的来源方向便可。
• 木垫亦是专为承托汇龙接地分配器使用，安放在它的底部的指定位置及方位能发挥最佳的音响效果。

常见问题:

1) 怎样使用叉头及 RCA 接头连接音响器材上作接地优化？

使用叉头最简单的方法是连接音响器材机身上专供接地的位置，一般都是用旋扭方法连接的，而旋扭的力度大小会对效果表现有明显变化，建议採取较轻的力度连接上，即不需要用力锁紧，只要不易鬆脱便可。使用 RCA 接头连接音响器材，因应不同器材可选择连接信号输入或输出端子，如前级放大器或综合放大器，有閒置的信号输入或信号输出端子，建议连接信号输入端子。如镭射光碟唱机，只有信号输出端子可连接上，但不要接上数码信号输入或输出端子，因它们一般都不是接上接地位置的。

2) 为何优化接地线的标准接地头只配上 1 个 RCA 接头而不是 2 个？

因一般器材的设计均是採用单电路板供双声道放大工作的，而它们是共用同一个地回路工作，所以用一个RCA接头便可做到对两个声道的接地优化效果，若用两个RCA接头连接上左及右声道，将不能做到星形接地的原则并会产生接地劣化情况。而有些较高级的音响器材会以双单声道的电路设计，它们有各自的地回路工作，所以最佳的接地优化做法是另配置多一个RCA接头，分别用2个RCA接头连接同一输入的左及右声道，发挥最佳的接地优化效果。

3) 怎样决定连接左或右声道端子，以获得最佳的接地优化效果？

• 使用 1 个 RCA 接头进行接地优化连接 (以一般前级放大器为例)


先准备测试用的歌曲，建议选取一些现场录音，带有明显空间表现的乐曲更好，例如大型交响乐曲*。如有超过一个閒置的 RCA 输入端，先放入 RCA 接头至閒置的其中一个左声道输入端，尝试接入及比较每个閒置输入的左声道输入端，直至确定找出最佳的左输入声道后，再比较相同输入的右声道，这两声道中找出改善较出色的便是最好的接地优化输入位置。

• 使用 2 个 RCA 接头进行接地优化连接 (以双单声道放大设计的高端前级放大器为例)。


若使用一些高端前置放大器并有双单声道的电路设计，可考虑订製使用 2 个 RCA 接头，连接同一输入的两个声道，建议经上述步骤确定最佳的接地效能输入后，再通过交换同一输入上的 2 个 RCA 接头的连接来测试接地优化性能，以确定最佳的接地优化效果。

4) 怎样决定测试接地优化的效果才是正确？

当音频信号能被音响器材妥善地处理及放大，信号的细节必会受到更精确的还原，而音乐中的音场表现却特别需要透过极细緻微弱的信息，才能重现鲜明准确的音场空间，所以透过检测音场的表现能力便可作为接地优化音响器材的表现能力，音场表现更立体及流畅便是清晰而正确及不容易被错误判断的表现*。

*一般不建议选用人声或低音为重的音乐作测试参考标准，因为这类音乐较容易带有个人偏好，使测试过程中的判断受到偏好影响。
